旋回式破碎機部件安裝步驟及要點總結

鄭州天宇重工 2022-03-04

咨詢

　旋回式破碎機的結構包括上下兩部分，上部結構是旋回部分，從上到下依次是檢修及通道，備件存放和卸料破碎等部位組成；下部結構是由受料倉，設備安裝平臺，底部檢修平臺，底部緩沖倉和卸料平臺等構成，也是整個破碎設備的核心，因此其安裝也是較為重要的，這篇文章我們就來介紹下旋回式破碎機下部機架、傳動部、中部機架、破碎圓錐部等部件的安裝流程和注意事項。

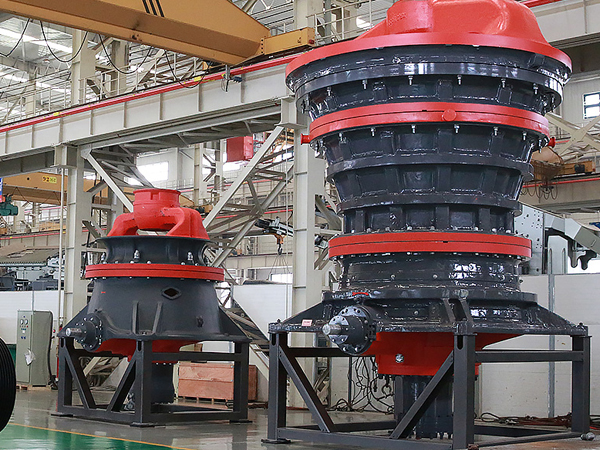

旋回式破碎機

旋回式破碎機部件安裝步驟及要點總結

一、下部機架和傳動部的安裝

旋回破的安裝一般從下部機架開始，在安裝時要保證設備和地面保證水平位置，且下機架的底座和和基礎間需要留出30mm以上的空隙用于二次灌漿，在灌漿之后再扭緊地腳螺栓保證安裝穩固。傳動部在安裝時需要保證兩銅套的中心位置在同一水平線上，并在安裝傳動軸時在機架和傳動殼的法蘭之間增加墊片，來調整錐齒輪的位置。

二、中部機架的安裝

中部機架在安裝前需要保證所有的錐體外表面和法蘭之間的間隙一致，上下結合面的間隙在15毫米左右，并在安裝時保證左右銷釘打緊且手里均勻，才可以保證設備正常運轉。

三、破碎圓錐部和橫梁的安裝

可以選擇兩者一起安裝或圓錐單獨安裝，這里我們主要介紹下兩者一起安裝的方式。
將兩者在其他地方安裝之后在一起撞到機架上會更加方便一些，在安裝時需要保證圓錐的破碎壁壓緊，避免在之后的吊裝過程中發生松動；且在安裝之后通過吊機將圓錐和橫梁的組件安裝在設備上，需要保證鋼絲繩估計好橫梁的梁避免發生意外。
