顎式破碎機 / 簡介

顎式破碎機(又名老虎口)廣泛用于石料廠、礦山工程等。由于顎式破碎機的構造簡單，工作可靠，所以至今仍得到廣泛的應用，它適用于硬和中硬的物料，多作為粗碎及中碎設備，在石料生產線中通常作為粗碎。

顎式破碎機優點：

1、襯板采用耐磨高錳合金制造，降低顎板消耗，產品過粉碎少。

2、利用對物料的破碎力學特性研究，襯板采用齒形和曲型兩種，其齒的排列于可動顎板和固定顎板的齒峰和齒谷相對，除對礦石有壓碎作用外還有劈碎及折斷作用，有利于破碎礦石，可使破碎產品粒度均勻，減少片狀產品和排礦口堵塞現象。

3、在機型設計過程中，充分使用CAD系統，使設備的運動軌跡和結構得到優化。

顎式破碎機 / 圖片實拍

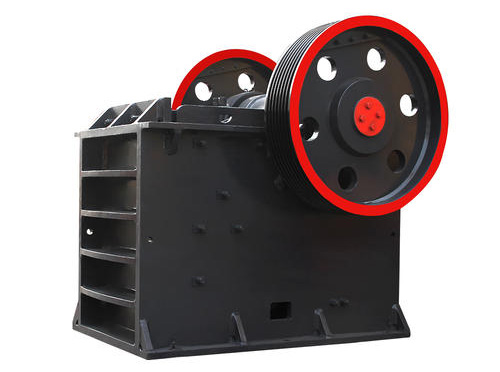

鄂式破碎機產品實拍

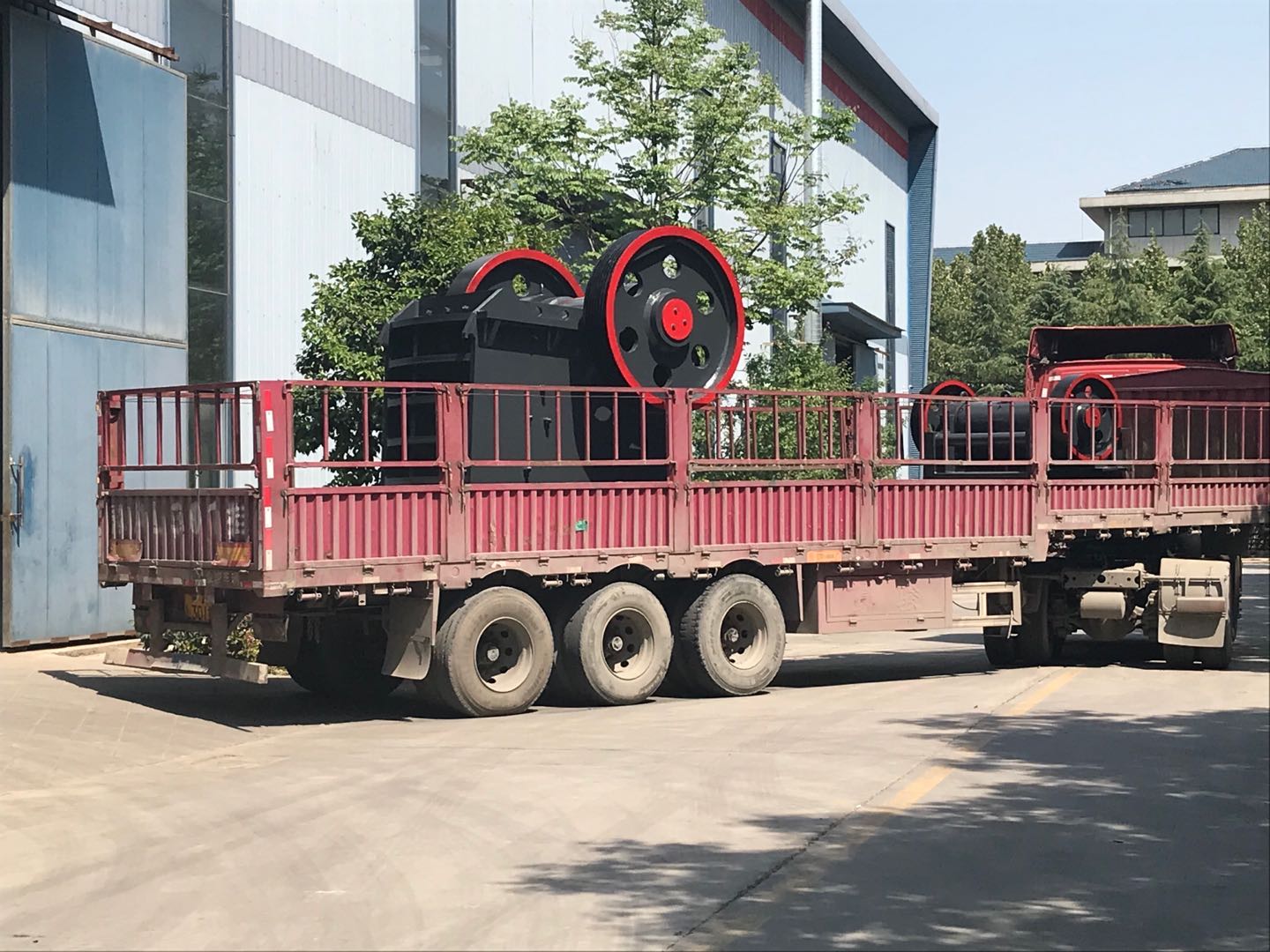

鄂式破碎機發貨現場

顎式破碎機 / 原理

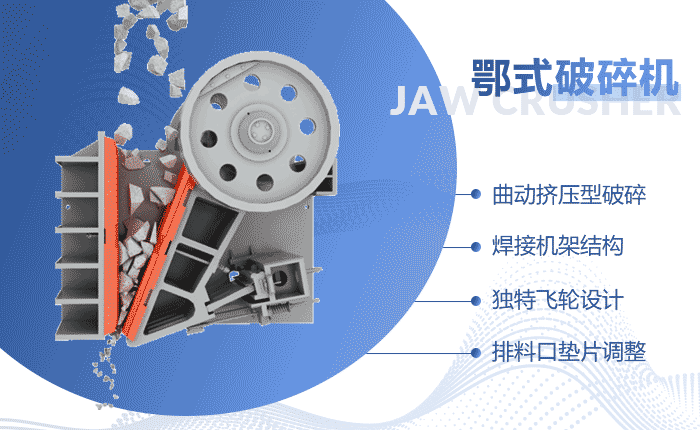

顎式破碎機主要由機架、偏心軸、大皮帶輪、飛輪、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成。

顎式破碎機破碎方式為曲動擠壓型。工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，已破碎物料在重力的作用下，經顎腔下部的出料口自由卸出。隨著電動機的連續轉動，動顎做周期性的壓碎和排料，實現批量生產。

顎式破碎機 / 技術參數

型號	進料口尺寸	最大進料邊長（mm）	出料口尺寸	處理能力（t/h）	電機功率	重量	外形尺寸
PE150x250	150x250	125	10-40	1-3	5.5	0.8	896x745x935
PE200x350	200x350	180	15-50	1-6	11	1.2	996x800x760
PE250x400	250x400	200	20-50	5-20	15	3	1430x1310x1340
PE400x600	400x600	350	40-100	15-60	30-37	7	1700x1732x1653
PE500x750	500x750	425	50-100	50-100	45-55	12	2035x1921x2000
PE600x900	600x900	480	65-165	60-130	55-75	17	2290x2206x2370
PE750x1060	750x1060	630	80-140	80-180	90-110	29	2655x2302x3110
PE900x1200	900x1200	750	95-165	140-260	110-132	58	3800x3166x3045
PE1000x1200	1000x1200	850	200-200	280-560	132-160	69	5350x4280x3050
PE1200x1500	1200x1500	1020	150-300	400-800	160-220	100.9	6380x5310x3710
PEX150x750	150x750	125	18-50	5-16	15	3.8	896x745x935
PEX250x750	250x750	210	25-60	15-30	22-30	5	1667x1545x1020
PEX250x1000	250x1000	210	25-60	15-50	30-37	7	1550x1964x1380
PEX250x1200	250x1200	210	25-60	20-60	37-45	8.5	2192x1900x1950
PEX300x1300	300x1300	250	20-90	16-105	55	15.6	2720x1950x1600
