脈沖袋式除塵器的工藝流程詳解

鄭州天宇重工 2021-08-30

咨詢

　脈沖袋式除塵器是執行清灰工作的設備，以織物作為過濾材料，將通過織物縫隙的氣體中所含的粉塵進行收集，之后通過濾袋進行凈化。清除之后的灰塵從箱體中排出。
新款的脈沖除塵器是在原本布袋除塵器的基礎上經過對于結構和脈沖閥的改進，解決了壓縮空氣源壓力低的問題，實現了凈化效率高，運行穩定，節省人力，且處理能力大等優勢。

袋式脈沖除塵器

脈沖袋式除塵器的工藝流程

關于脈沖袋式除塵器的工藝流程我們主要從脈沖袋式除塵器的結構設計和工作原理來詳細介紹。

1、結構設計

脈沖袋式除塵器是由進風口，出風口，過濾箱，凈化箱和排灰系統等結構組成，每個不同的系統各司其職，詳細介紹：
①凈化箱分為若干箱室，每一個箱子都會有一組過濾袋，每個過濾袋輪流向各室噴吹高壓氣體和引射器來清理過濾袋上的灰塵

②低阻力脈沖閥噴吹用壓縮空氣壓力低，清灰效率高且效果好

③排灰系統主要是由減速裝置、螺旋和排灰閥等結構組成，通過料封閥和回轉格式閥的組合閥不僅氣密性好且運行更加平穩。

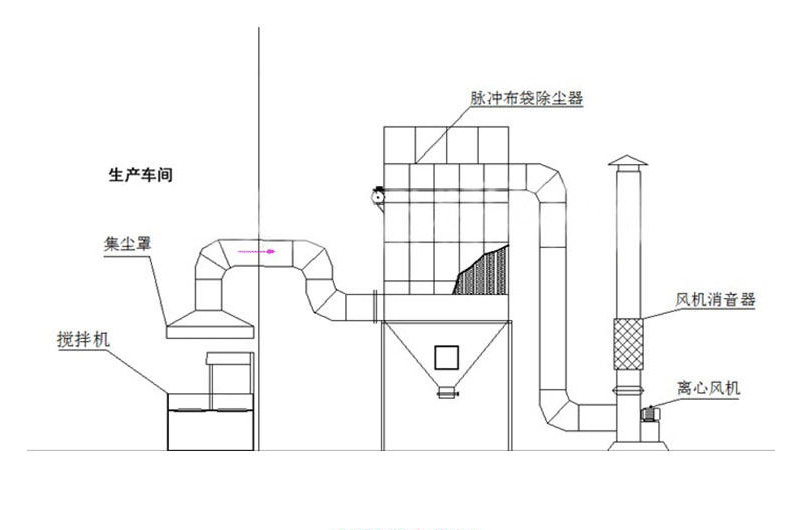

袋式脈沖除塵器安裝圖

袋式脈沖除塵器安裝圖

2、工作原理

含塵氣體由脈沖袋式除塵器的進風口經過分流板進入濾塵箱，通過箱內的過濾袋將氣塵離、凈化后的凈氣經過引射器由通過其出風口排出，而留在濾袋表面的粉塵逐漸增多后濾袋阻力增大。當除塵器阻力在限定值內由控制儀表定打開各室的噴吹系統，吸引數倍凈化過的氣體進入各室，之后把濾袋的灰塵清掉落入灰斗，粉塵經螺旋輸送到排灰閥排出。

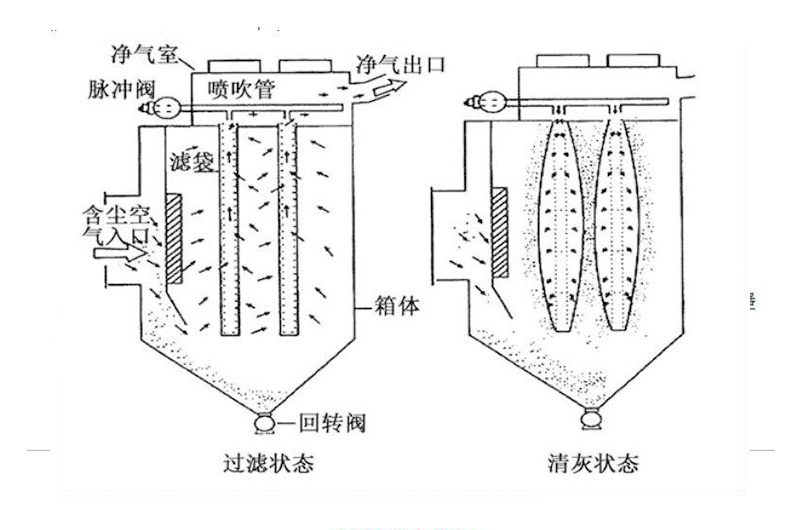

脈沖袋式除塵器工作原理圖
