彈簧圓錐破碎機 / 簡介

彈簧圓錐破碎機適用于破碎中等硬度以上的礦石和巖石，具有結構可靠、生產效率高、調整方便、使用經濟等特點。其彈簧保險系統起過載保護作用，可使超硬異物(如鐵塊等)通過破碎腔而不損壞機器。采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證機器可靠工作。破碎腔型由成品物料的粒度決定，標準型用于中碎作業，中型和短頭型用于細碎作業。

產品特點

1、傳承經典結構設計，性能穩定可靠

彈簧圓錐破碎機之所以成為行業內應用廣泛的圓錐式破碎機，得益于其在各種工況環境下工作的可靠性，而復合式圓錐破碎機保留經典結構，設備可靠性得到更大程度保證

2、多種腔型可供選擇，應用多種工況

有標準型和短頭型兩種機型，每種機型又配備多種腔型，可以適用于各種硬度物料的中碎和細碎作業需求

3、層壓破碎設計，出料粒形更好

利用層壓破碎原理對物料進行破碎，破碎效率高，易損件磨耗低;破碎后成品呈立方體，細粒級含量高，可以很好的滿足現階段一些高品質骨料的使用需求

4、使用壽命長，應用范圍廣

機體和配件采用高品質鋼材，有效降低物料對機體和配件的破壞，可破碎數十種物料

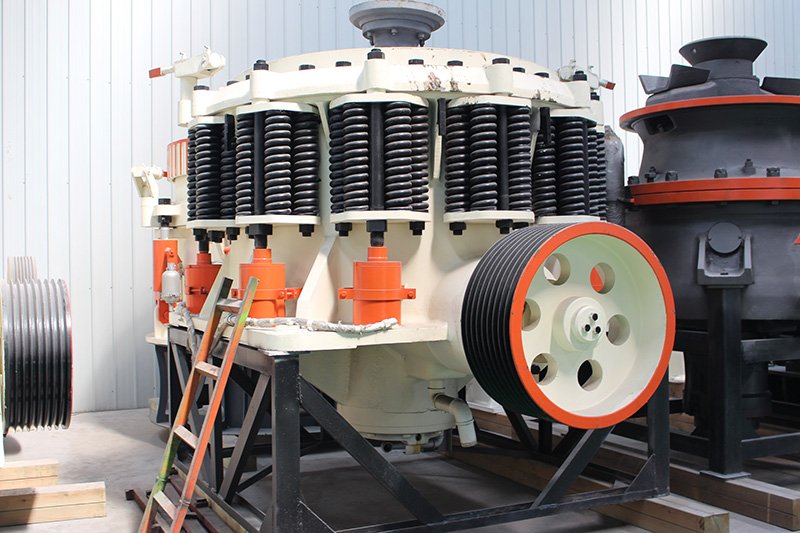

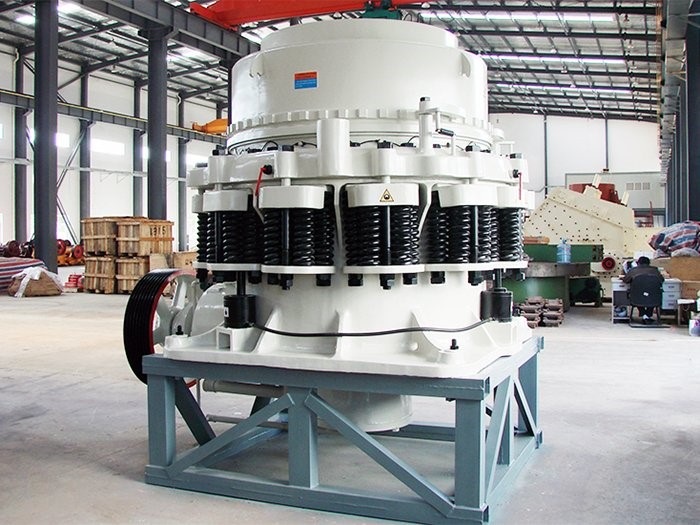

彈簧圓錐破碎機 / 圖片實拍

彈簧圓錐破碎機 / 原理

破碎機工作時，電動機通過彈性聯軸器，傳動軸和一對錐齒輪帶動偏心軸套轉動，破碎圓錐在偏心套的帶動下做旋擺運動，使破碎壁和軋臼壁時而靠近，時而遠離，礦石在破碎腔內不斷的受到擠壓與沖擊，而被破碎。

彈簧圓錐破碎機 / 技術參數

標準型

型號	動錐直徑	腔型	D（閉口變/mm）	D（開口邊/mm）	進料尺寸（mm）	處理能力（t/h）	主軸轉速（r/min）	功率（kw）	重量（t）	外形尺寸（mm）
CS75B	914（3'）	細型	83	102	9-22	45-91	580	75	15	2821x1800x2164
CS75B	914（3'）	粗型	159	175	13-38	59-163	580	75	15	2821x1800x2164
CS160B	1295（17/4'）	細型	109	137	13-31	109-181	485	185	27	2800x2342x2668
CS160B	1295（17/4'）	中型	188	210	16-38	132-253	485	185	27	2800x2342x2668
CS160B	1295（17/4'）	粗型	216	241	19-51	172-349	485	185	27	2800x2342x2668
CS240B	1650（5'）	細型	188	209	16-38	181-327	485	240	55	3911x2870x3771
CS240B	1650（5'）	中型	213	241	22-51	258-417	485	240	55	3911x2870x3771
CS240B	1650（5'）	粗型	241	268	35-64	399-635	485	240	55	3911x2870x3771
CS315B	2134（7'）	細型	253	278	19-38	381-726	485	315	110	4613x3251x4732
CS315B	2134（7'）	中型	303	334	35-51	608-998	485	315	110	4613x3251x4732
CS315B	2134（7'）	粗型	334	369	31-64	789-1270	485	315	110	4613x3251x4732

短頭型

型號	動錐直徑	腔型	D（閉口變/mm）	D（開口邊/mm）	進料尺寸（mm）	處理能力（t/h）	主軸轉速（r/min）	功率（kw）	重量（t）	外形尺寸（mm）
CS75D	914（3'）	細型	13	41	3-13	27-90	580	75	15	2821x1800x2410
CS75D	914（3'）	粗型	33	60	3-16	27-100	580	75	15	2821x1800x2410
CS160D	1295（17/4'）	細型	29	64	3-6	36-163	485	160-180	27	2800x2342x2668
CS160D	1295（17/4'）	中型	54	89	6-16	82-163	485	160-180	27	2800x2342x2668
CS160D	1295（17/4'）	粗型	70	105	10-25	190-227	485	160-180	27	2800x2342x2668
CS240D	1650（5'）	細型	35	70	5-13	90-209	485	240	55	3917x2870x3771
CS240D	1650（5'）	中型	54	89	6-19	136-281	485	240	55	3917x2870x3771
CS240D	1650（5'）	粗型	98	133	10-25	190-366	485	240	55	3917x2870x3771
CS315D	2134（7'）	細型	51	105	5-16	190-408	485	315	110	4130x3251x4454
CS315D	2134（7'）	中型	95	133	10-19	354-508	485	315	110	4130x3251x4454
CS315D	2134（7'）	粗型	127	178	13-25	454-599	485	315	110	4130x3251x4454
