大型板式喂料機 / 簡介

大型板式喂料機是連續輸送物料機械的一種，被廣泛應用于有色金屬、礦山開采、水泥、化工和冶金等行業中。用于沿水平或傾斜方向向破碎機、輸送機或生產線設備連續均勻地配給和轉運物料，適用于大中型水泥廠生產線中松散、塊狀、量大喂料工序，能運送大塊，可在高溫高濕惡劣環境中可靠工作，尤其對運送大塊、高溫和尖銳的物料較為適合，并能在露天和潮濕惡劣的環境下可靠地工作。

大型板式給料機結構特點：操作簡單，維修方便；輸送槽寬度相同的給料機，其易損零部件應能互換；輸送槽板應具有足夠的剛度和耐磨性，并能承受給料的頻繁沖擊和磨損；鏈板在運行區段和卸料端不得有漏料現象；根據用戶要求，能夠安裝防止鏈板逆向運行的控制裝置。

大型板式喂料機 / 圖片實拍

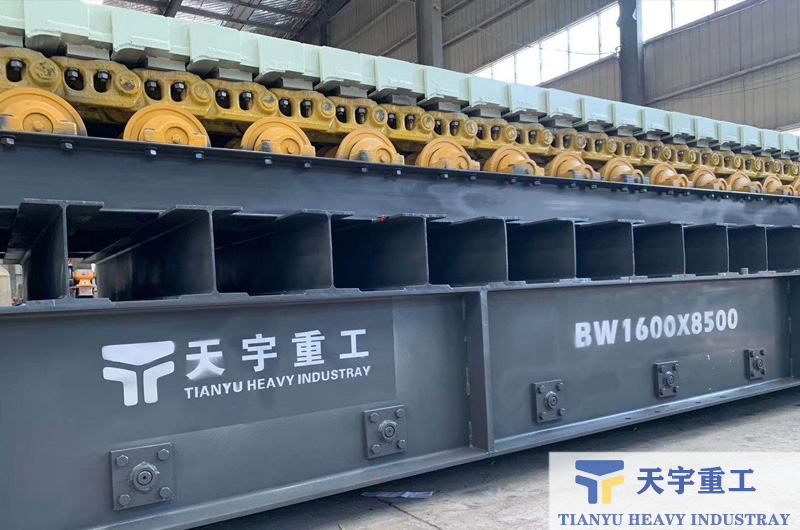

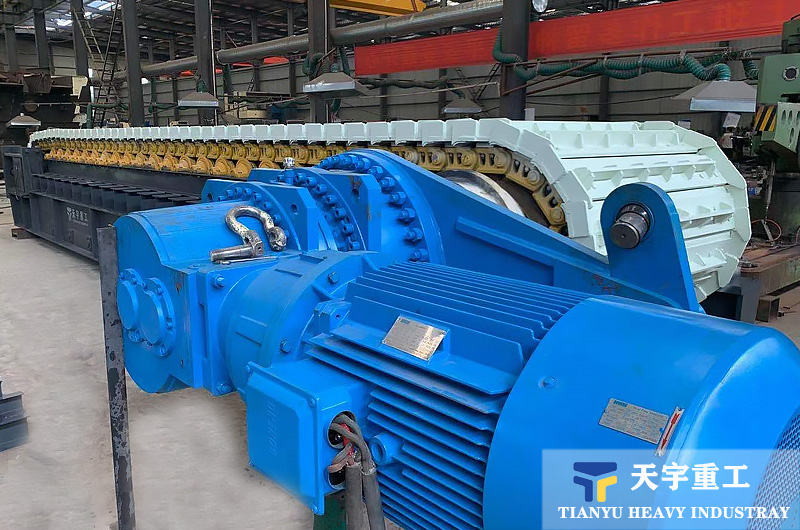

大型板喂機

大型板式喂料機 / 原理

板式給料機是將電動機的動力，經過聯軸器和減速器驅動鏈輪軸旋轉，通過鏃輪齒與鏈條銷軸嚙合，拖動鏈板作連續直線運動，鏈板由安裝在機架上的支重輪和鏈輪支承，并通過調整拉緊裝置使其鏈條與鏈輪正確嚙合，完成輸送給料之目的。

板式喂料機主要由頭輪組合;機架;回轉體;驅動裝置;鏈支重輪;下托輪﹔尾輪組合﹔頭罩等件組成

1、頭輪組合由軸、軸承座、鏈輪及軸承聯軸器等件組成，通過安裝在軸上的兩個鏈輪拖動槽板連續運動，達到運輸給料之目的，鏈輪與軸為鍵聯接，主軸通過鎖緊盤與減速器聯接。

2、機架主梁為H型鋼結構，在上、下翼板之間焊有若干筋板，兩個H型主梁由若干槽鋼、工字鋼組焊為一整體，其結構堅固穩定。

3、回轉體是由槽板1、履帶鏈2等件組成，槽板為雙圓弧搭接式，采用低合金鋼板組焊而成，強度高、耐磨損、不漏料，鏈節是選用專門廠家生產的推土機用履帶鏈條（坦克鏈）。其特點是節距誤差小，運動平穩，強度高、拉力大、無需潤滑。

4、驅動裝置是由電動機、聯軸器、硬齒面齒輪減速器、機架等件組成。重量輕、速比大、承載能力強，拆裝及維修方便。

5、鏈支重輪是由緩沖座、滾動軸承、軸、滾輪、密封國、壓蓋等件組成。主要用來支承鏈條的工作段，保證鏈條正常運行并承受一部分物料的沖擊和料倉的壓力，還可限制鏈條的跑偏。

6、下托銀是由支承、密封圈、滾動軸承、軸、滾輪、壓蓋等件組成，主要用來支承回空惜板，防止因鏈板自重而產生過大的撓度而影響正常運行。

7、尾部裝置是一種螺旋桿拉緊機構，它主要由軸、兩個托輪、軸承、軸承座、碟形彈簧、及拉緊螺桿等組成。托輪是通過鍵固定在軸上，軸的兩端裝有雙列調心滾子軸承和軸承座。軸承座裝在機架兩側，并在滑板之間前后滑動,調節鏈條的張緊力及糾正運行鏈板的跑偏。

8、欄板頭罩是由側板組合、端板、蓋板、支腿等件組成。主要用來側面擋料以防散料。

大型板式喂料機 / 技術參數

型號	槽板寬度	速度	給料粒度	處理能力	長度
型號	（mm）	（m/s）	（mm）	（m³/h）	（m）
BWZ800	800	0.01-0.25	≤350	50-350	4.5-15
BWZ1000	1000	0.01-0.25	≤470	100-510	4.5-20
BWZ1200	1200	0.01-0.2	≤650	120-595	4.5-20
BWZ1400	1400	0.01-0.2	≤680	140-850	6-20
BWZ1600	1600	0.01-0.2	≤700	320-1300	6-20
BWZ1800	1800	0.01-0.15	≤800	500-1560	8-20
BWZ2000	2000	0.01-0.15	≤1000	500-1850	8-20
BWZ2400	2400	0.01-0.15	≤1500	500-2700	8-20
BWZ2800	2800	0.01-0.15	≤1800	1000-4000	10-20
