YK系列圓振動篩工作原理詳解

鄭州天宇重工 2021-11-08

咨詢

　圓振動篩和直線振動篩兩者振動軌跡不同，結構組成和用途也有區別，Yk系列圓振動篩通常用于煤炭和化工等行業大型生產線的物料分級使用，是結合國內外的先進技術研發的新型振動篩，是一種多層數篩網可調的篩分設備，具有生產效率高，噪音小且運行平穩的特點。

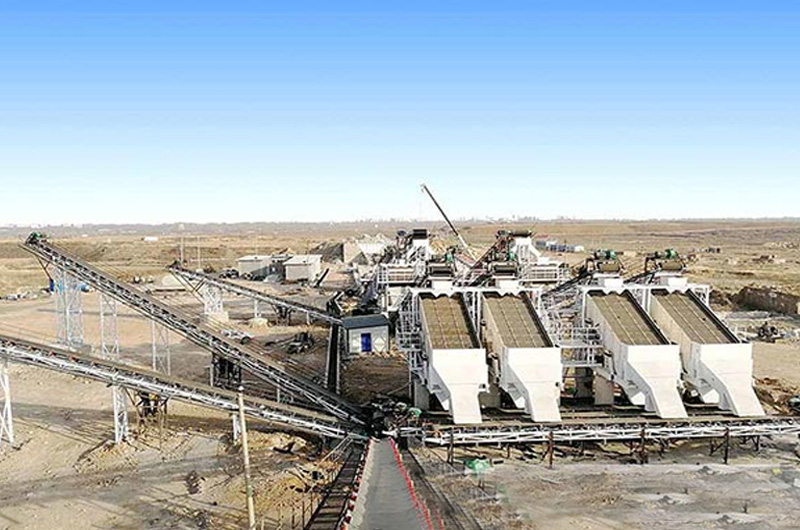

Yk系列圓振動篩施工現場

Yk系列圓振動篩施工現場

Yk系列圓振動篩的結構組成和原理介紹

Yk系列圓振動篩是由篩箱,篩網,激振器和減震彈簧等結構組成的，其中激振器是安裝在篩箱地方側板上通過聯軸器的旋轉產生離心力，從而帶動篩箱發起近似圓形運動的振動軌跡。

1、激振器是由主偏心塊、付偏心塊、軸承和保護罩等結構組成，用螺栓固定在篩箱的側板上，激振器用萬向節傳動軸鏈接，來保證設備平穩運轉。

2、篩箱是由側板、篩網和鋼板等結構組成，篩網用專用的拉板拉緊，拆卸方便。

3、支撐裝置：在支架上有一個橡膠彈簧，篩箱通過橡膠彈簧支撐在支架上，來隔離振動。

YK系列圓振動篩的安裝方法

1、安裝前檢查基礎位置尺寸是否合理，通過水平儀找平，使同一端兩側的支撐座高度差保持水平；另外同一端兩側的橡膠彈簧壓縮高度應保持一致，且高度差保持3mm以內，這樣可以保持篩網上的物料均勻分布。

2、將橡膠彈簧安裝在支撐板上，之后狀篩箱，保證上下定位管對準橡膠彈簧，另外在篩箱下落平穩之后，橡膠彈簧保持直立不會傾斜。

3、最后安裝電機，電機中心點需要比激振器軸的中心高出來2mm左右，電機和激振器軸中心對正之后再裝輪胎聯軸器。

4、在開機前檢查篩機各部分是否安裝正確，螺栓是否擰緊。

5、檢查各潤滑部分已經加好潤滑油脂。

6、檢查激振器轉動是否靈活，出現卡死問題時需要檢查是否有安裝問題。

關于振動篩的安裝和檢查如果您不太了解，可以聯系廠家上門或電話安裝指導，天宇重工機械設備有限公司是一家經營多年的礦山設備廠家，設備型號齊全且售后服務完善，您也可以點擊咨詢您想要問的問題。
